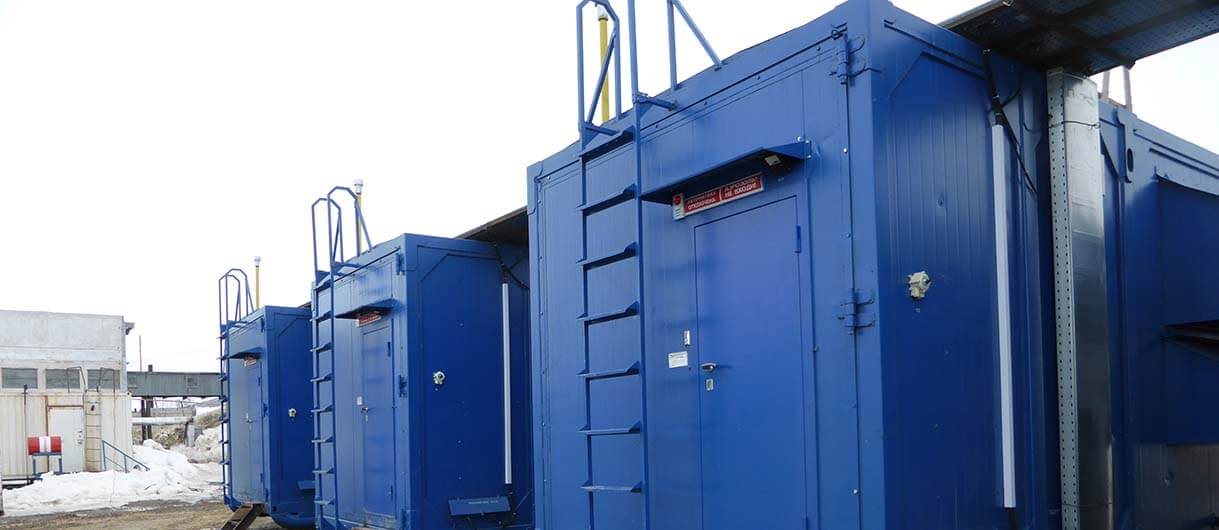

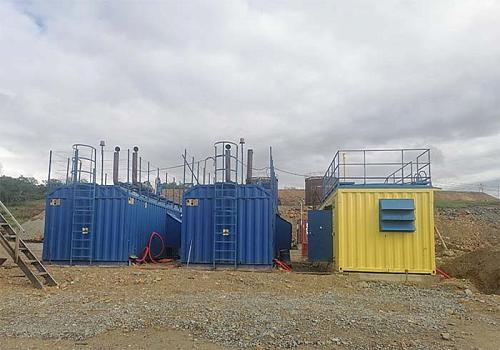

Энергокомплексы (энергоцентры) ЭТРО на базе ДГУ, предназначенных для параллельной работы, в Мытищах
Энергокомплексы "под ключ" - "Торговый Дом Электроагрегат" проектирует, разрабатывает, производит, поставляет, монтирует и выполняет запуск многоагрегатных энергетических установок (энергоцентров) с использованием дизельных генераторов различного исполнения и различной мощности общим количеством до 32 штук.
Назначение, состав и мощность энергокомплекса/энергоцентра
Главная цель, реализуемая при создании энергоцентров на базе дизельных генераторов - решение инженерных задач электроснабжения объекта и оптимизация капиталовложений в автономные системы электропитания.
Энергокомплексы ЭТРО предназначены для постоянного и резервного электроснабжения предприятий и мест проживания людей во всех регионах, в т.ч. в северных:
Климатический пояс |
Средняя температура воздуха зимних месяцев, градусы Цельсия |
Скорость ветра в зимние месяцы, м/сек |
---|---|---|
1А - "Особый" климатический пояс |
-25 |
6,8 |
1Б - IV климатический пояс | -41 | 1,3 |

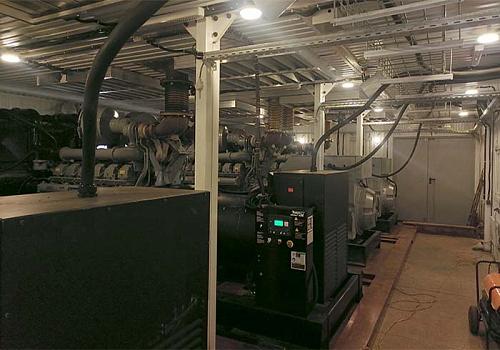

Энергоцентр позволяет заменить один дизель генератор большой мощности несколькими ДГУ (компонентами энергокомплекса) меньшей мощности. Суммарная мощность энергокомплекса равна или близка мощности заменяемого дизельного генератора.
Общая мощность энергомодуля, в том числе количество и характеристики дизельных электроагрегатов определяются, исходя из конкретных требований каждого заказчика.
Для создания таких установок применяются
дизельные генераторы, предназначенные для
параллельной работы. Для этого в конструкцию поставляемых дизель-генераторных установок внесены необходимые доработки.
Система управления выполнена с использованием контроллера ComAp - InteliCompact NT MINT с блоком iAVR (Чехия), который предназначен для применения в дежурном режиме и режиме параллельной работы.
Этот контроллер обеспечивает параллельную работу до 32 генераторных установок и имеет такие функции, как деление нагрузки, оптимизация количества работающих генераторных установок в режиме параллельной работы.
Также, дизель генератор оснащен системой удаленной связи и визуализации по интерфейсу RS и укомплектован преобразователем связи RS-485 для подключения к компьютеру.
Настройка примененного контроллера позволяет решать задачи, поставленные перед нашей компанией:
- автоматическую синхронизацию при включении в параллель и автоматический прием нагрузки при параллельной работе ДЭС между собой,
- автоматическое, пропорциональное распределение активной нагрузки между ДЭС различной мощности с точностью 10% номинальной мощности меньшего по мощности агрегата. При этом системы возбуждения генераторов обеспечивают распределение реактивной мощности с точностью 10% при изменении суммарной нагрузки от 25% и выше,
- автоматическую поддержку номинальной частоты вращения и выходного напряжения генераторов во всем диапазоне нагрузок,
- плавную разгрузку ДГУ при выходе из параллельной работы.
Кроме автоматического режима мониторинга параметров и управления дизель генератором предусмотрен и ручной режим.
С учетом применения в энергокомплексах ЭТРО контроллера ComAp - InteliCompact NT MINT с блоком iAVR с возможностью контроля работы до 32 электроагрегатов, максимально возможная мощность энергокомплекса определяется моделью двигателя в составе дизельного генератора:
Марка дизельного двигателя, применяемая в составе ДГУ |
Максимальная мощность энергокомплекса |
---|---|
Cummins |
70,4 МВт |
Mitsubishi |
57,6 МВт |
Perkins |
57,6 МВт |
Doosan |
19,2 МВт |
Scania |
17,9 МВт |
Преимущества энергоцентра перед единичными дизельными генераторами
Использование энергокомплекса в конечном результате приводит к оптимизации затрат за счет:
- Надежности энергокомплекса в случае выхода из строя одной единицы оборудования. В этом случае на время ремонта или планового обслуживания существует возможность перераспределения нагрузки между рабочими компонентами энергокомплекса.
- Снижения затрат на техническое обслуживание (ТО) и ремонт единицы оборудования:
- на содержание склада запасных частей и расходных материалов за счет однотипности обслуживаемого оборудования,
- единицы стоимости запасных частей и расходных материалов за счет уменьшения мощности используемых дизельных электроагрегатов и, соответственно, за счет уменьшения стоимости единицы запасных частей или расходных материалов,
- экономии расходных материалов, в т.ч. масел, за счет увеличения интервалов между ТО каждой единицы оборудования,
- за счет возможности одновременного проведения ТО на нескольких компонентах энергокомплекса.
- Экономии топлива и масел:
- в период сезонных снижений электропотребления,
- в период суточных снижений электропотребления.
- Увеличения срока службы и ресурса оборудования за счет:
- оптимального распределения нагрузки (в соответствии с технической документацией производителей дизельных двигателей оптимальная нагрузка составляет 75-80% от номинальной мощности),
- равномерного распределения наработки (количества моточасов) на каждую единицу оборудования,
- исключение работы ДГУ на критических режимах нагрузки менее 25% - возможность переключения нагрузки на дизель генератор меньшей мощности (например, в ночное время).
Удаленный мониторинг параметров и управление ДЭС, входящих в состав энергоцентра
Возможен вывод основных параметров работы дизельных генераторов, входящих в состав энергокомплекса, на экран в помещение диспетчера/оператора:
- мониторинг параметров и управление ДГУ, определение местонахождения ДГУ с помощью системы ГЛОНАСС;
-
мониторинг параметров и управление ДГУ из любой точки мира с помощью беспроводной связи (GSM-модем);
-
мониторинг параметров и управление ДГУ с помощью проводных каналов связи, в т.ч. Internet;
-
все системы жизнеобеспечения работы ДГУ интегрируются в системы управления предприятием по протоколу MODBUS/RTU.
Наши специалисты ответят на любой интересующий вопрос по товару
|
Задать вопрос
|
|
|
||||||
|
|||||||
|
|||||||
|
|
||||||
|
|||||||
|
|||||||
|
|||||||
|
|||||||
|
|
||||||
|
|
||||||
|
|||||||
|
|||||||
|
|||||||
|
|||||||
|
|
||||||
|
|
||||||
|
|||||||
|
|||||||
|
|||||||
|
|||||||
|
|
||||||
|
|
||||||
|
|||||||
|
|||||||
|
|||||||
|
|||||||
|
|
||||||
|
|
||||||
|
|||||||
|
|||||||
|
|||||||
|
|||||||
|
|
||||||
|
|
||||||
|
|||||||
|
|||||||
|
|||||||
|
|||||||
|
|
||||||
|
|
||||||
|
|||||||
|
|||||||
|
|
||||||
|
|||||||
|
|||||||
|
|
||||||
|
|||||||
|
|||||||
|
|||||||
|
|||||||
|
|||||||
|
|||||||
|
|||||||
|
|||||||
|
|||||||
|
Дизель-генераторы и электростанции в в других городах
- Барнаул
- Белгород
- Брянск
- Владивосток
- Волгоград
- Воронеж
- Домодедово
- Екатеринбург
- Ижевск
- Иркутск
- Казань
- Кемерово
- Киров
- Краснодар
- Красноярск
- Курск
- Липецк
- Махачкала
- Москва
- Мурманск
- Мытищи
- Набережные Челны
- Нижневартовск
- Нижний Новгород
- Нижний Тагил
- Новокузнецк
- Новосибирск
- Новый Уренгой
- Одинцово
- Омск
- Орел
- Оренбург
- Пенза
- Пермь
- Петропавловск-Камчатский
- Ростов-на-Дону
- Рязань
- Самара
- Санкт-Петербург
- Саратов
- Смоленск
- Сочи
- Ставрополь
- Сургут
- Сызрань
- Тамбов
- Тольятти
- Томск
- Тула
- Тюмень
- Улан-Удэ
- Ульяновск
- Уфа
- Хабаровск
- Химки
- Челябинск
- Чита
- Якутск
- Ярославль
Проектирование энергокомплексов (энергоцентров): параллельная работа ДГУ
-
осуществляется анализ электропотребления, определяются параметры нагрузки и требуемая мощность энергокомплекса,
-
выбор соответствующих генераторов и их компонентов, таких как двигатель, генератор, система охлаждения и другие,
-
параллельно проектируются системы подачи топлива, системы охранно-пожарной сигнализации, системы очистки и и защиты воздуха и другие.
Энергоцентр ЭТРО, состоящий из трех дизельных генераторных установок (чертеж - пример)
- высоковольтная дизельная электростанция мощностью 800 кВт и напряжением 6300 В в контейнере "Север"- 2 шт.,
- высоковольтная дизельная электростанция мощностью 1000 кВт и напряжением 6300 В в контейнере "Север" - 1 шт,
- контейнер хранения топлива объемом 20 м.куб. - 3 шт.,
- РУ 6,3 кВ,
- отсек оператора.
Распределительное устройство 6,3 кВ и отсек оператора энергоцентра размещены в двух блок-контейнерах по 6 метров, состыкованных в единый модуль. Связь между отсеком оператора и оборудованием выполняется по кабелю. Кабельные линии, соединяющие несколько ДГУ в единую энергосистему, проложены по кабельному мосту.
Варианты исполнения энергокомплексов
- Отрытое исполнение - установка ДЭС, являющихся компонентами энергоцентра, в предоставленном заказчиком помещении, которое удовлетворяет условиям эксплуатации.
- В модульном здании или нескольких модульных зданиях, изготовленных для монтажа в них дизельных генераторов:
- В отдельно стоящих блок-контейнерах, автоматизированных по 3 степени.
- Комбинированное исполнение.
Пример: Дизельный энергоцентр мощностью 2000 кВт АД 2000-Т6300-3РБК в модульном здании
Вид со стороны:
Технические характеристики энергомодуля АД2000-Т6300-3РБК (2АД1000-Т6300-3РБК)
Наименование | Характеристики |
---|---|
Назначение электростанции | использование в качестве основного или резервного (аварийного) источника электроэнергии |
Блок-контейнер, состоящий из трех модулей с общими габаритами,м | 10,6 х 6,1 х 4 |
Климатическое исполнение по ГОСТ 15150-69 | УХЛ |
Категория размещения по ГОСТ 150150-69 | 1 |
Категория здания/помещения ДЭС станции по взрывопожарной и пожарной опасности по СП 12.13130.2009, НПБ 105-03 | В/В2 |
Степень огнестойкости, ФЗ от 22 июля 2008г. №123-ФЗ | IV |
Класс конструктивной пожарной опасности, ФЗ от 22 июля 2008г. №123-ФЗ | СО |
Класс взрывоопасной зоны по ПУЭ | П-1 |
Класс функциональной пожарной опасности, ФЗ от 22 июля 2008г. №123-ФЗ | Ф5.1 |
Степень автоматизации по ГОСТ 53174-2008 | третья |
Модель электроагрегата | 2АД 1000-Т6300-1Р |
Мощность номинальная |
2х1000 кВт с возможностью параллельной работы |
Модель двигателя | Mitsubishi S16R |
Модель генератора | Leroy-Somer |
Коэффициент мощности | 0,8 |
Номинальное напряжение тока, В | 6300 |
Род тока | переменный. трехфазный |
Номинальная частота тока, Гц | 50 |
Панель управления | ComAp AMF20 |
Система пуска | DC 24 B |
Бак топливный дополнительный, л | 4950 |
Доставка энергокомплекса ЭТРО в любой регион России
- на условиях самовывоза или силами ООО "ТД Электроагрегат", г. Новосибирск,
- на логистический склада покупателя или непосредственно на объект.
- железнодорожным (на открытой платформе или в ж/д контейнере),
- морским или речным,
- авиационным,
- комбинированным, например, автомобильным транспортом до порта погрузки, затем морским транспортом, затем опять автомобильным до объекта.
- расстояния,
- веса,
- габаритов энергоцентра,
- сезонности,
- вида транспорта и необходимости его смены в пути.
Установка, монтаж, пусконаладка и сдача в эксплуатацию дизельных энергоцентров ЭТРО
- изготовление модульного здания на производственной площадке АО "Электроагрегат",
- разборка модульного здания и транспортировка его на автомобиле (габаритные размеры блоков модульного здания позволяют перевозить их без получения дополнительных разрешений) на объект в г. Владивосток,
- монтаж двух электроустановок мощностью по 1 МВт каждая в предварительно собранное модульное здание,
- поэтапное проведение испытаний.
Гарантийное и послегарантийное обслуживание энергокомплексов ЭТРО
ООО "ТД Электроагрегат" имеет в всем составе сервисную службу, одной из задач которой является гарантийное обслуживание электроагрегатов ЭТРО.
Сервисное обслуживание энергоцентров выполняется как на территории сервисного центра, так и на месте установки энергомодуля; сервисные инженеры, входящие в состав мобильных бригад, выезжают на объекты, расположенные в любом регионе РФ.
Наличие собственного сервисного центра и нескольких мобильных бригад обеспечивают:
- гарантийные обязательства на все реализованные дизельные электростанции и генераторы, входящие в состав многоагрегатных энергокомплексов,
- техническую поддержку по любым вопросам работы дизель генератора; оперативное решение возникающих у заказчика проблем как дистанционно (телефон, скайп), так и с выездом на объект,
- постгарантийное обслуживание в полном объеме: техническое обслуживание, диагностика и ремонт, заказ оригинальных запасных частей и расходных материалов.
Сертификаты соответствия на передвижные дизельные электростанции и электроагрегаты ЭТРО контейнерного типа
контейнерного типа. Торговая марка "ЭТРО". Серийный выпуск.
Соответствует требованиям:
Технического регламента о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 №123-ФЗ) II (вторая) степень огнестойкости блочного здания, С0 класс конструктивной безопасности блочного здания, Ф.5.1. классификация блочного здания по функциональной пожарной опасности блочного здания,В2 категория блочного здания по взрывопожарной и пожарной опасности.
Протокол исследований №СГИ-ПБ231-06/2021 от 08.06.2021
подтверждает, что продукция:
Электроагрегаты и электростанции дизельные, автоматизированные, контейнерного исполнения, торговая марка "ЭТРО" серийный выпуск, соответствует требованиям нормативных документов:
ГОСТ 30546.1-98, ГОСТ 30546.3-98, ГОСТ 30546.3-98 (исполнение сейсмостойкости (9) баллов по шкале MSK-64)
На основании: Протокола испытаний
Подтверждает, что продукция:
Здания мобильные (инвентарные) контейнерного типа, предназначенные для установки электроагрегатов и технологического оборудования. Торговая марка "ЭТРО" соответствует требованиям нормативных документов: ГОСТ Р 58760-2019
На основании: Протокола испытаний
